NH系列耐火母线槽生产厂家

本文将会在NH系列耐火母线槽的特性、用途、规格上面做详细的说明与介绍,镇江市华阳机电制造有限公司作为是专业的NH系列耐火母线槽生产厂家,为您选购适合自己的产品做一定的指导是必要的。 要问NH系列耐火母线槽哪里好,当选镇江市华阳机电制造有限公司。


适用范围
  NH系列耐火母线槽适用于消防要求较高的交流50~60Hz,额定电压660V及以下,额定电流250~3150A的三相四线制、三相五线制供配电系统。使用本系列产品在火灾情况下一定时间内仍能维持供电,以保证有足够的时间启动灭火设备、排风通烟、疏散人群,尽可能的减少人员伤亡和财产损失。该产品主要应用于高层建筑、重要的控制中心、地铁等人流量大的公共场所和其他防火要求较高的场所。



1、母线基本结构 Basic Structure of Bus
  母线槽采用双层外壳,刚性好、强度大,承载能力强。
The bus duct with a double layer of shell is good in rigidity,high in strength and strong in carrying capacity.


2、选用性能优良的绝缘耐火材料
  母线槽导体铜排所缠绕的云母符合JB/T5019.20-85《电器绝缘云母制品》标准。该云母带在常态下具有良好的柔软性和较高的耐热性及良好的介电性能、机械性能:弯曲强度≥180Mpa,介电强度≥35kV/mm、体积电阻率>1010Ω.m。当温度达到600℃,云母带仍具有很高的绝缘性能:绝缘电阻>10MΩ/mm2.
  根据耐火母线耐火限的不同,其隔热层采取的措施亦不同,若母线需作长时间通电运行,则其隔热层一般直接利用空气隔热,以免影响云母运行过程中热量的散发,见(图1),当母线槽平时不通电仅作应急电源使用时,其耐热限要求较高,隔热层需用硅棉填充见图(2),本耐火母线所选用的硅棉材料符合GB3003-82《普通硅酸铝耐火纤维毡》标准,其AL2 O3 +SiO2 含量达96%,持续使用温度为1050℃,高使用温度达1250℃。

母线槽外壳喷涂耐火涂料,当发生火灾的3~5分钟时间内,涂料开始发泡、膨胀,形成隔热层,导热系数迅速增大,有效降低了热量的传递。本耐火母线所使用的耐火涂料各项性能指标均符合GB14907-94标准。

为了满足耐火要求,其中隔相块及接头隔块均采用耐高温陶瓷材料制成,该陶瓷AL 2 O 3 含量在95%以上,在常态下其介电性能、机械性能如下:介电强度≥13kV/mm,体积电阻率>20MΩ.com、抗弯强度≥250MPa.

该陶瓷耐温效果尤为显著,在温度达到900℃,测得绝缘电阻>10MΩ.cm。由于陶瓷的稳定性好,不存在绝缘材料的老化问题,从而有效延长了母线的使用寿命。

环保产品

母线槽在火灾情况下,无任何有毒气体放出,亦不会形成二次燃烧,属新一代环保型电器产品。

3、主要技术参数 Main Technical Parameters

NH系列母线各项性能均符合IEC439-2、GB7251.2-1997、JISC8364、GB9978。

母线槽能承受2500V工频耐压,历时1min无击穿和闪络现象。

母线槽由于采用高强度陶瓷作为隔相材料使其能承受较强的电动应力和热应力。

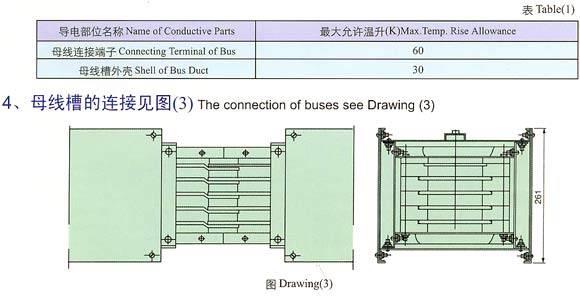

母线槽在长期通以额定电流时,其导电部位的温升不超过表(1)所列的数值。
