CMC-2A系列密集绝缘母线槽

适用范围
　　CMC-2A系列密集绝缘母线槽适用于交流三相四线、三相五线制，频率50-60HZ，额定电流在100-5000A的供配电系统，作为工矿，企事业和高层建筑中供配电系统输出电能之用，特别适用于车间、老企业的改造。


1、结构特点

散热能力较强
　　该系列母线槽相与相及相与外壳均紧贴在一起，故能承受较大的电动应力和热应力。并能将导电排所产生的　　热量迅速散发，载流量大。
　　接头用绝缘螺栓紧固，同时采用双连接铜排连接，有效增加了接头接触面积，大大降低了接头部位温升。
布线灵活
　　该系列母线槽插接口设置灵活方便，可设置大量的插口，通用性较强，当调整用电设备位置时，无需变动供电系统。
2．主要技术参数
　　母线槽符合IEC439-2、GB7251.2-1997.
　　母线槽能保证在额定电流及110%的额定电压下长期正常工作。

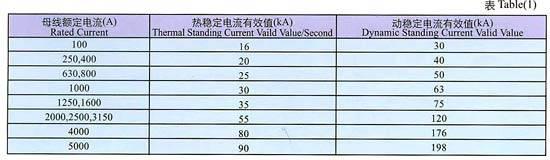

　　母线槽根据表（1）的数据通过动、热稳定试验，且试验后母线呈无可觉察的变形。
　　CMC-2A系列母线槽能承受3750V工频耐压，历时1min无击穿和闪络现象。

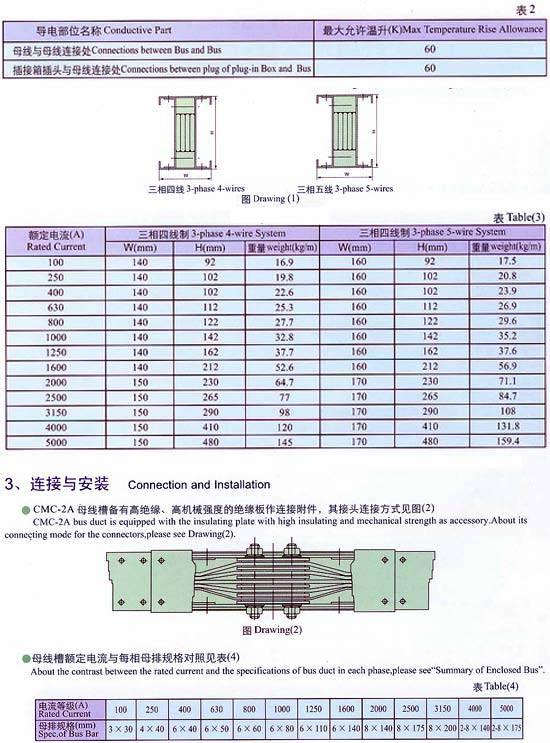

　　在长期通以额定电流时，其导电部位的温升不超过表（2）所列的数值。
　　插接箱与母线槽的插拔次数不少于200次.
　　CMC-2A系列母线槽为全封闭结构,防护等可达IP40.
　　母线槽横截面外形尺寸及每米重量见图(1)及表(3).
